Koriolisa masas plūsmas mērīšana
Koriolisa masas plūsmas mērītājisasniegs rūpniecisko šķidrumu mērīšanas tehnoloģiju virsotni. Daudzas nozares, piemēram, naftas un gāzes, pārtikas ražošanas un farmācijas uzņēmumi, piešķir nozīmi efektivitātei, drošībai, precizitātei un izmaksu kontrolei. Nepārspējama ieskata plūsmas dinamikā ir arī iemesls to popularitātei, mērot masas plūsmu tieši, nevis netieši aprēķinot, pamatojoties uz spiedienu un temperatūru. Ierīce, kas sniedz precīzus rādījumus reāllaikā sarežģītos laika apstākļos vai apstrādes apstākļos, ir īsts revolucionārs risinājums, īpaši nozarēm, kurās ir jātiek galā ar sarežģītiem mainīgajiem lielumiem.
Kas ir masas plūsmas mērītājs?
Masas plūsmas mērītāju izmanto, lai mērītu šķidruma plūsmas ātrumu, kas plūst caur cauruli, netraucējot visu ražošanas procesu. Tas mēra masas plūsmu, kas tiek pārvietota pa cauruļvadu laika vienībā. Masas plūsmas mērīšana tiek uzskatīta par būtisku pamatu lielākajai daļai recepšu formulējumu, materiālu bilances noteikšanai, rēķinu izrakstīšanai, kā arī atbildības nodošanai saistītajās nozarēs. Šādos pielietojumos ārkārtīgi svarīga ir uzticamība un precizitāte.
Kā darbojas masas plūsmas mērītājs?

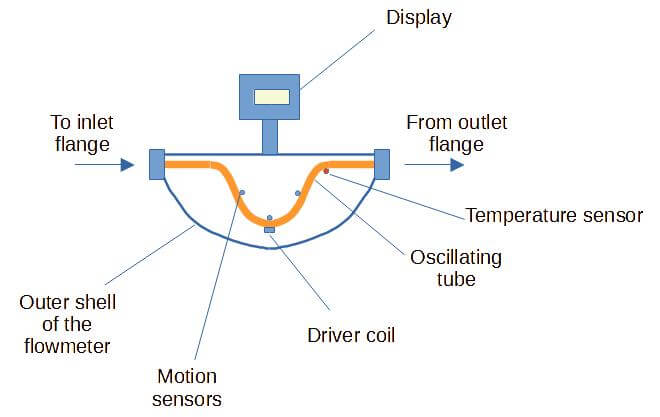

Masas mērīšanā tiek izmantotas divas dažādas tehnoloģijas: inerciālā un termiskā. Pirmais inerces mērītājs ir pazīstams kā Koriolisa plūsmas mērītājs, kas darbojas, pamatojoties uz Koriolisa efektu. Šķidrumi, kas plūst caur cauruli, tiek pakļauti Koriolisa paātrinājumam, mehāniski ieviešot caurulē šķietamu rotāciju. Šķidruma plūsmas procesā radītais novirzes spēks būs atkarīgs no izmērītā masas plūsmas ātruma.

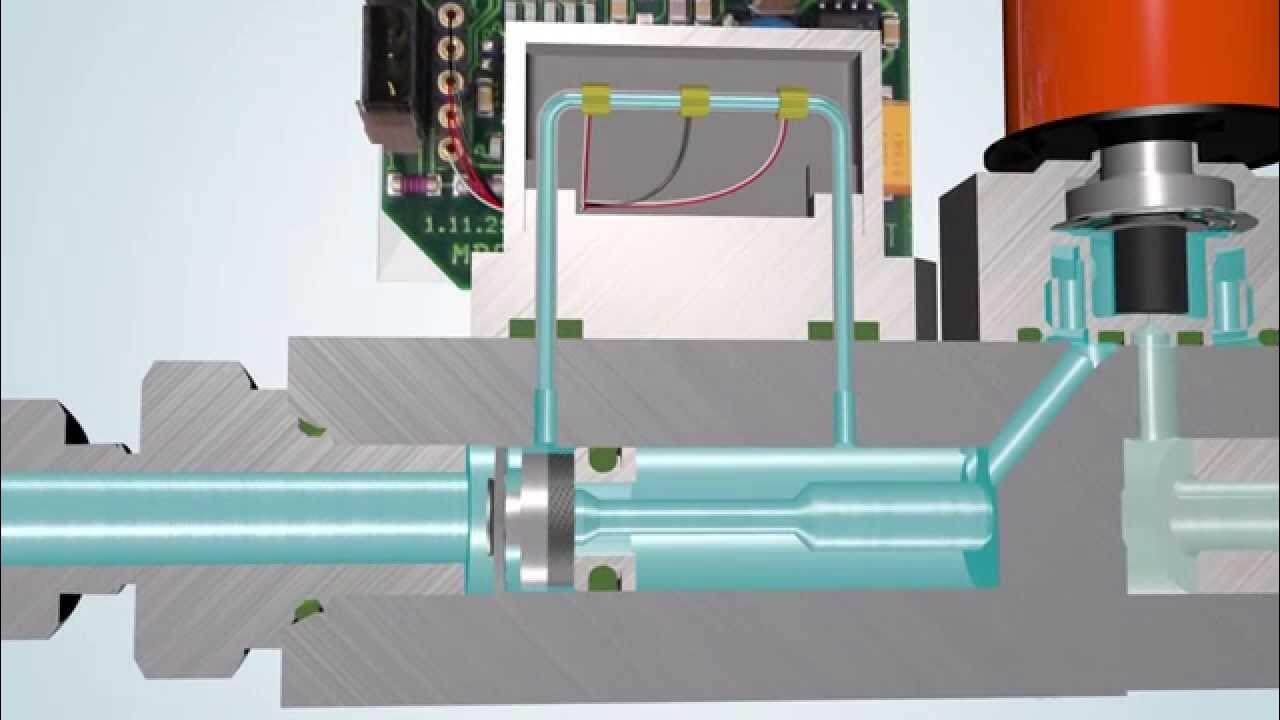

Vēlāktermiskās masas plūsmas mērītājstieši mērīt gāzu un šķidrumu plūsmas ātrumu. Neatkarīgi no tā, vai plūstošajā plūsmā ievada noteiktu siltuma daudzumu vai uztur zondi nemainīgā temperatūrā, termiskās masas plūsmas mērītājs darbojas ar diviem temperatūras sensoriem un elektrisko sildītāju. Iepriekšējā rindkopā ir paskaidrotsKā darbojas termiskās masas plūsmas mērītājs.
Kāds ir masas plūsmas mērītāja princips?
Masas plūsmas mērītāju mērķis ir mērīt vielas masu, kas plūst caur noteiktu punktu laika vienībā. Taču tie atšķiras pēc tehnoloģijām, kas nodrošina mērķtiecīgus precīzus mērījumus, piemēram, termiskos, Koriolisa, ultraskaņas vai virpuļveida mērījumus.Koriolisa masas plūsmas mērītājsir viens no populārākajiem plūsmas mērītājiem, pateicoties tā precizitātei un uzticamībai.
Masas plūsmas mērītāju precizitāte un diapazona diapazons
Pateicoties izcilai precizitātei un atkārtojamībai, masas plūsmas mērītāji ir iecienīti nozarēs, kurās svarīga ir precizitāte. Masas plūsmas mērītāju diapazona diapazons attiecas uz maksimālo diapazonu, ko tie var izmērīt. Masas plūsmas mērītāja diapazons ir apgriezti proporcionāls tā neprecizitātei kopumā. Šādas attiecības iemesli ir plaša diapazona plūsmas mērītājos iebūvētie jutības sensori ar apklusināšanu, kas nav tik jutīgi kā šaura diapazona plūsmas mērītāji ar paaugstinātu jutību.
Kā izvēlēties piemērotu plūsmas mērītāja diapazonu?
Izvēloties piemērotu plūsmas mērītāju, pamatojoties uz praktiskiem pielietojumiem, jāņem vērā tādi faktori kā šķidruma tips, plūsmas diapazons, precizitāte, temperatūra un spiediens. Pirms atbilstoša pilna mēroga diapazona izvēles vispirms jānosaka plūsmas diapazons. Mazāka diapazona masas plūsmas mērītāji ir labāki, ja to precizitāte ir lielāka, ja plūsmas diapazons ir mazs. Turklāt apkārtējās vides temperatūra un spiediens ir papildu faktori, kas ietekmē galīgo precizitāti. Ja temperatūra un spiediens ir augsts, prioritāte ir masas plūsmas mērītāja spējai izturēt augstu temperatūru un spiedienu.
Lonnmeter Koriolisa masas plūsmas mērītāji piedāvā 0,1–0,05 % ātruma neprecizitāti masas plūsmas diapazonā līdz 100:1. Līkņu cauruļu diapazona robeža ir plašāka nekā taisnu cauruļu skaitītājiem. Skaitītāja kopējā kļūda sastāv gan no bāzes neprecizitātes, gan nulles nobīdes kļūdas, kas ir neregulāra signāla izejas rezultāts nulles plūsmas stāvoklī. Nulles nobīdes kļūda ir galvenais kļūdas iemesls, kas parasti veido 1–2 % no izmērītā ātruma.
Daži ražotāji kopējo precizitāti ilustrē kā plūsmas ātruma procentuālo daļu lielām plūsmām un plūsmas ātruma procentuālo daļu, kā arī nulles nobīdes kļūdu. Veicot salīdzināšanu, ir svarīgi pārskatīt specifikācijas, lai izvairītos no iespējamām kļūdām.
Masas plūsmas mērītāju pielietojumi un ierobežojumi
Masas plūsmas mērītājus var ietekmēt vides mainīgie lielumi, rādījumi, aprēķini; kļūdu pielāgošana var izraisīt iekārtu bojājumus, efektivitātes samazināšanos un precizitātes samazināšanos. Apskatiet šādas problēmas, kas var rasties masas plūsmas mērītājiem:
Nr. 1 Spiediens var samazināties, ja noteikšanas laikā palielinās plūsmas ātrums;
2. klases Koriolisa skaitītāji ir dārgāki nekā citi plūsmas mērītāji. Un tos nevar izmantot lielākām caurulēm.
Nr. 3 Mitruma kondensācija piesātinātās gāzēs var izraisīt zemus rādījumus un atbilstošu koroziju.
Nr. 4. Pārklājuma vai materiāla uzkrāšanās uz sensora ietekmēs siltuma pārneses efektivitāti.
Neskatoties uz augstākām sākotnējām izmaksām, Koriolisa masas plūsmas mērītāji ilgtermiņā ir vērtīgs risinājums daudzās nozarēs, pateicoties precizitātei, nelielajai apkopei un izturībai. Tiešie un uzticamie masas, blīvuma un temperatūras mērījumi padara tos daudzpusīgus, sākot no naftas un gāzes līdz pat pārtikas un dzērienu rūpniecībai.
Ja meklējat uzticamu Koriolisa masas plūsmas mērītāju ražotāju, lūdzu, sazinieties ar mums un konsultējieties ar ekspertiem, lai izvēlētos pareizos masas plūsmas mērītājus. Vai arī vienkārši pieprasiet bezmaksas cenu piedāvājumu ar īpašām prasībām.
Publicēšanas laiks: 2024. gada 24. oktobris
